AVS+高清编码器
产品概述

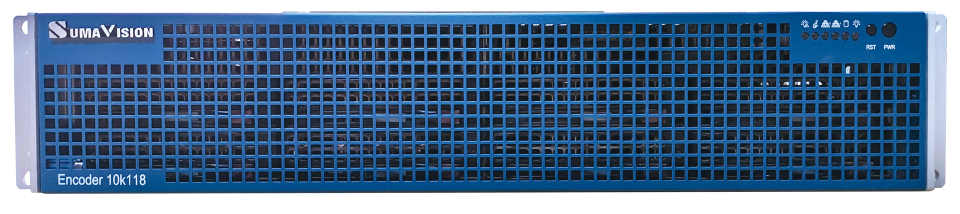

为满足高质量AVS+节目编码需求，数码视讯基于自有算法库，推出了AVS+高清编码器10K118。产品采用通用服务器配合采集卡架构，可以灵活处理H.264/MPEG-2/AVS+等多格式视频输入及编码。单台设备支持6路高清编码输出。
设备为标准19英寸2U机架式安装，采用双电源且支持电源模块的热备份及热插拔，在更换电源模块时不会导致业务中断，具备高可靠性和稳定性，满足广播电视7×24小时不间断运行的要求。
具体而言，10K118产品有以下优势：
1) 高集成度，单台设备最高可完成6路AVS+高清编转码。
2) 支持SMPTE ST 2110输入接收以及SMPTE ST2022-7备份输入。
3) 内置视频编码Dual-Pass功能，提升图像质量，精确控制码率。
4) 支持多种视频格式的混合统计复用，合理分配节目带宽。
5) 支持集群统一管理，支持1+1及N+M等多种备份模式，提升系统安全性。
支持6路高清节目的AVS+编码，采用自研软件AVS+核心编码库，质量及码率控制优秀，输出AVS+码流符合GY/T 257.1-2012《广播电视先进视音频编解码 第1部分：视频》要求，对于解码端有良好的兼容性。
编码器CBR模式输出的TS流中，系统码率以及有效视音频码率波动均小于1%，对固定带宽的传输环境具有良好的适配性。编码延时低于3秒，为直播应用提供良好的实时性。
在单机设备安全性方面，编码器采用多进程架构，控制、输入采集及每路编码通道均为独立进程，设备可靠性相较传统服务器方案的编码器大大提升，同时设备集成了网口备份、输入源备份、SMPTE ST 2022-7备份、输出组播备份等软硬件多层级的备份。
在系统安全性方面，编码器支持集群池化管理，为编码压缩系统提供冗余备份能力，可以实现输入源级、任务级、设备级的多级备份。结合1+1、N+M的混合备份策略，可以实现重要节目1+1热备，普通节目N+M备份。其中1+1备份切换时长为毫秒级，N+M备份切换时长最长5秒。
编码器采用B/S架构，支持HTTP、SNMP等多种网管协议集成，支持NMOS调度。
产品概述
功能概述
- 支持AVS+、H.264、MPEG-2高清视频编码。
- 支持MPEG-1 LayerII/III、AAC、HEAAC V1/V2等常见音频格式编码。
- 集成SMPTE ST 2110软件协议栈，支持基带IP输入。
技术规格
硬件接口
- 数据接口： 25G SFP+网络接口 * 4；RJ45千兆网络接口 * 4
- 管理接口： RJ45千兆网络接口 * 4
- 电源接口： 1100W双电源模块冗余，支持热插拔
输入协议
- 支持SMPTE ST 2110-20/30/40，支持SMPTE ST 2022-7包级备份标准，支持PTP时钟同步（IEEE 1588）
- 支持IGMP V3
输入制式
- 视频：720×576 50i/25p，1920×1080 50i/25p
- 音频：8 AES通道，最大16声道
视频编码
- 支持高清AVS+ 4:2:0、高清264 4:2:0以及标清MPEG-2 4:2:0
- 支持固定码率编码（CBR）/可变码率编码（VBR）
- 支持720 × 576/1920 ×1080等多种分辨率输出
- 扫描模式：Progressive/Interlaced/PAFF
- 编码码率：1Mbps – 24Mbps
- GOP长度：1~100可调
- B帧数目：0~7可调
- 支持基于复杂度统计的自适应场景切换
- 支持Dual-Pass码率控制
- 支持AVS+、H264、MPEG2多视频格式混合统计复用
- 支持静帧、黑场、彩条检测
音频编码
- 支持MPEG-1 LayerII/III、AAC、HEAAC V1/V2等常见音频格式
- 采样频率：48kHz
- 采样精度：16/24/32-bit
- 支持单节目最多3个音轨独立编码输出
- 支持静音检测
码流输出
- 支持UDP-TS输出
- 支持最多5个目标地址发送，支持网口备份
系统管理
- 基于WEB的管理界面，支持HTTP、SNMP等网管协议集成
- 支持设备远程升级
- 支持输入源、任务、CPU、内存、硬盘等资源的全面监测
- 支持集群化管理
- 支持输入源状态、编码任务状态、视频输出和音频输出状态等监测，支持异常告警多协议上报
备份及异常处理
- 支持多网口、多输入源、多输出地址多级备份
- 支持任务级及设备级的1+1、N+M备份，支持按照任务优先级采用不同的备份策略
- 支持多输入源状态监测及切换，支持主路优先、浮动、单向、手动等多种切换模式
原理说明

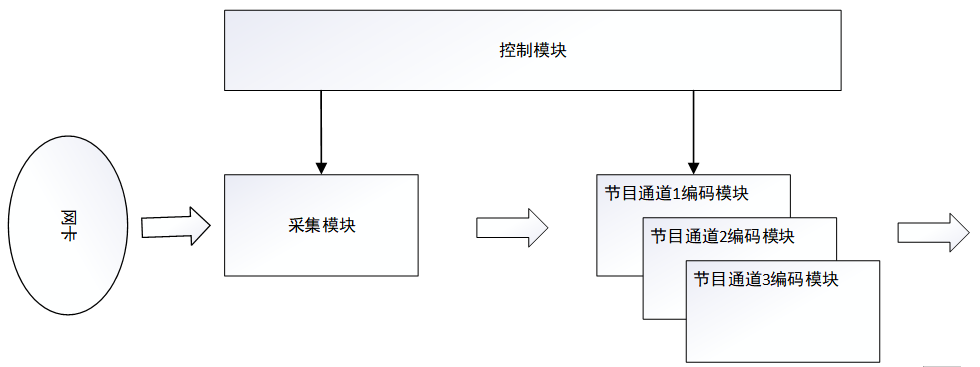

编码器整体采用多程序模块的方式设计，主要分为一个管理模块、一个采集模块、若干个编码通道模块，三者协同完成从数据采集到编码输出的功能链路。使用不同程序封装不同的功能模块可以做到独立容错，任一模块崩溃或异常不影响其他模块的正常工作。模块关系如下图所示：
