ASI切换器
产品概述
ASI切换器是数码视讯针对广播电视领域中ASI信号切换和处理的业务需求设计的集成式ASI切换产品。采用数码视讯独有Xplant技术，通过模块化设计和插卡的结构，搭配不同的ASI处理模块，满足数字电视前端ASI业务的各种需求。
ASI切换器在安全性、稳定性、集成度、数据吞吐量、核心处理能力上均有优异的表现，通过搭配不同的ASI模块，让运营商或前端系统使用者在搭建、维护、保障ASI前端系统时得到极大的便利。

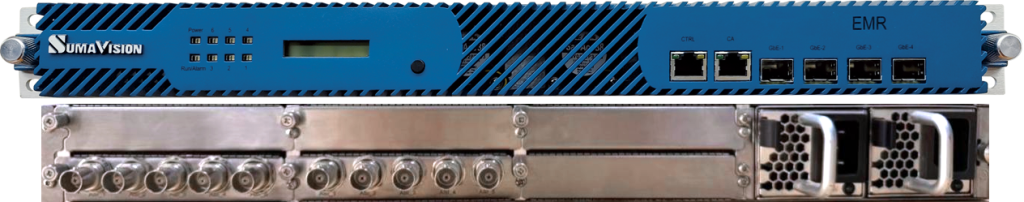

- ASI切换器为1U设备，分为设备主机和ASI处理模块两部分。
- 设备主机包含4（2+2）个千兆（全双工）接口，主控网管接口，支持双电源热插拔。
- 针对ASI的业务需求，可以搭配不同的ASI处理模块。ASI处理模块包含：ASI切换处理模块、ASI输入输出模块；
- 设备主机最多支持6个功能模块槽位，每个槽位均可无差别的配置ASI处理模块，通过灵活配置，ASI切换器可实现不同客户对ASI切换需求的个性化定制，包含ASI切换的能力、ASI输入输出的数量等定制化需求。
产品介绍
硬件模块
ASI切换模块
ASI切换模块可以实现ASI输入信号的备份。具有断电直通功能，支持节目级备份，单模块最大支持的节目备份数为16个节目。

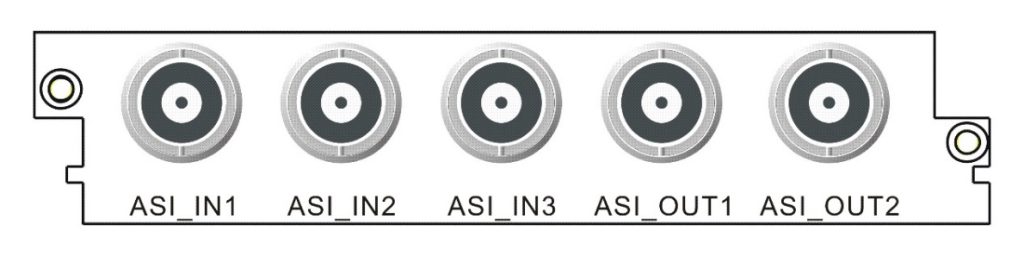

切换模块接口示意图如下：
切换模块接口从左至右分别为ASI输入：ASI_IN1, ASI_IN2, ASI_IN3， ASI输出： ASI_OUT1, ASI_OUT2。可实现输入ASI信号3选1切换功能，可配置第2路ASI输出模式。ASI切换器最多可插入6个ASI切换模块。
物理端口说明：
输入：信号输入 ASI x 3,F型BNC
输出：信号输出 ASI x 2,F型BNC
ASI输入输出模块
ASI输入输出模块，搭配ASI切换模块，可以提高ASI切换后的输出能力，提供更多的输入输出接口需求。

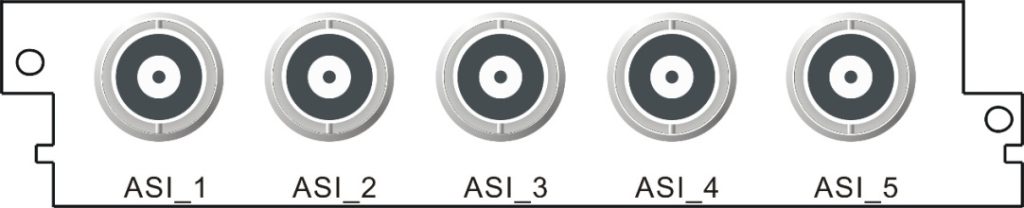

ASI输入输出模块接口示意图如下：
示意图 |
|
输入输出模块接口从左至右分别为：ASI_1, ASI_2, ASI_3，ASI_4，ASI_5， 可以根据业务情况，修改ASI的输入输出方向，满足ASI的输入或输出的功能需求。
物理端口说明：
输入/输出：信号接口 ASI x 5，F型BNC
产品功能
基本功能
支持MPEG-2/DVB标准的ASI接口；
单个ASI接口最大处理TS流码率：213Mbps；
TS包支持188/204 Byte；
支持基于snmp协议的快速切换，可集成外置的切换面板等切换器设备；
提供详细的报警信息，给用户提供准确的故障定位，提高问题解决速度；
具备良好的结构性、稳定性、可扩展性；
同时支持WEB和面板操作，方便、灵活；
备份切换功能
ASI切换器，支持的备份切换功能如下：
支持备份模式设置，备份模式支持：指定主路、指定备路、指定垫路、主路优先和浮动；
支持端口级、节目级状态监测；
断电时输出选择支持：断电记忆、同主路、同备路、和同垫路；
第二路ASI输出端口选择可配置，可支持保持和第一路已知；
支持TS流同步状态、PID码率、音视频码率指标监测；

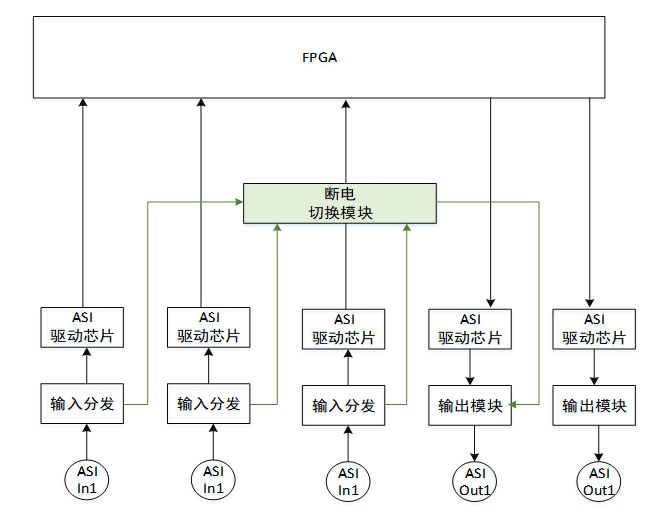

输入ASI信号经过输入分发和ASI驱动芯片，通过FPGA完成ASI信号的串并处理，得到TS流数据。FPGA对TS数据进行状态和指标的监测，包含TS同步状态、系统码率、有效码率等状态信息，并根据设备配置的备份切换条件，完成码流状态的判断。
切换模块根据输入码流的状态信息，把ASI输出切换到对应的ASI输入端口。如果设备出现断电，输出ASI则由断电切换模块的配置来决定，切换原理图如下图所示。
