基带IP传输系统
产品概述

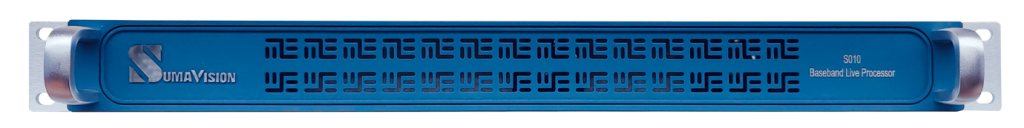

数码视讯基带IP传输系统以IPG网关S010为核心设备，产品定位广电级应用产品，支持7*24小时工作，运行稳定安全；支持将基带信号基于SMPTE2110协议进行无压缩IP化传输。可以将高清/标清节目的基带信号通过千兆/万兆IP网络进行灵活的传输调度，并且能满足制作部门对图像质量的要求，实现客户数据网络与视频网络的“同网”需求。
产品功能
设备规格
机箱尺寸 | |
尺寸 | 44.4mm(H) x 245m(W) x 325mm(D) |
重量 | ≤5Kg |
安装机柜 | 标准19英寸 |
电源及温度 | |
电源支持 | 双电源，电压范围100~240V 50/60Hz，功耗≤80W |
工作环境温度 | 工作温度（-10° ~50°C），存储温度（-10° ~ 70°C） |
基本功能
- 单台SDI-IP网关设备支持4路高清信号，每个SDI-IP封装、IP-SDI解封装通道均支持对高清信号的封装或解封装；
- 支持SMPTE ST2110、SMPTE ST2059、SMPTE2022-7协议；
- 支持PTP同步协议SMPTE-2059，设备可锁定在外系统提供的PTP；
- 支持 ARP、ICMP、IGMPv2、IGMPv3协议；
- 支持对标清信号按照SMPTE 2110标准协议方式进行封装和解封装，标清信号格式符合《GB/T 17953-2012 标准清晰度电视4:2:2数字分量视频信号接口》标准相关的要求；
- 支持对标清和高清信号按照SMPTE 2022-6标准协议方式进行IP封装；
- 支持视频信号中嵌入的PCM格式音频的封装和解封传输，支持16个音频通道；
- 支持视频信号中嵌入的Dolby-E和Dolby-Digital等原有压缩音频格式的封装和透传；
- 视频信号IP封装输出和IP解封装输入支持SMPTE 2110-20；
- 音频信号IP封装输出和IP解封装输入支持SMPTE 2110-30；
- 辅助数据信号IP封装输出和IP解封装输入支持SMPTE 2110-40；
- 支持信号的Payload ID、AFD等元数据透传，辅助数据符合SMPTE ST 352相关要求；
- 可通过SDP发布信号中辅助数据信息；
- 支持对输出的SDI信号相位调整功能，可对解封装后的SDI输出信号进行相位调整，相位调整量大于5帧（帧长与所需解封装信号的格式相对应）；
- 封装/解封装具有通用性，可通过软件设置任意调整为封装或解封装，整体链路延时＜50ms；
- 支持对信号IP化封装将系统PTP锁定的时间戳信息嵌入到IP组播流中，输出的IP流可锁定在PTP时钟上，当输入SDI信号源相位变化时，封装的IP流信号相位不改变；
- 支持对当前PTP锁定端口、Master ID状态的显示；
- 支持WEB网管，通过网管界面可对设备进行参数设置、数据监测等管理功能，无须使用专门的调试软件；
- 具备SNMP告警接口，可提供设备报警和其他相关信息，包括机箱温度、输入信号、电源等；
- 支持实时观看IP端口的工作状态和实时信号传输速率；
- 支持远程网络调试和设置，具备独立的远程控制和检测网络接口；
- 支持NMOSIS-04/IS-05管理协议，支持设备的集中管控；
- 支持对输入视频和音频IP信号的检测，包括视音频丢失、黑场；
接口规格及参数
输入/输出接口 | |
3G-SDI | 4 x 3G-SDI输入/输出（BNC, 75 ohms） |
10GbE | 2 x SFP+ |
同步接口 | |
Black Burst/Tri-level | 1 x BNC, 视频同步信号 |
管理方式 | |
接口 | 2 x RJ-45，支持千兆网络 |
